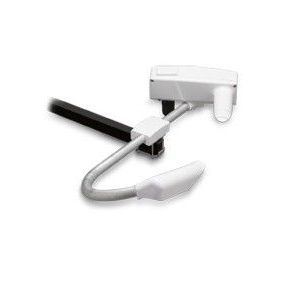

PWD20 能見度傳感器

PWD20 能見度傳感器簡介

    PWD20 能見度傳感器是測量天氣現象類型，能見度 (氣象光學, MOR)，降水強度和類型的的光學傳感器。 原理為前散射測量。散射光的粒子直徑約等于光的波長單位，而散射強度大小與光波束的衰減成正比。

    大的粒子既是反射體，又是折射體。它們對氣象光學（ MOR ）的影響必須被分別處理。通常，這些粒子是微小的降水滴。PWD22的光路可以通過快速的信號變化探測各個微小降水滴。通過對信號大小變化進行分析，PWD22的軟件計算出降水強度。強度與降水粒子的體積成正比。

    光學信號中也包含一些關于降水類型的信息，但不足以單獨作為可靠判斷的依據，還需要其他信息，尤其是在很弱的降水或刮風的條件下。PWD22的RAINCAP感雨器獨立估測降水的含水量。下雨時，含水量與光學體積相等，下雪時含水量只有光學體積的10分之1。這一10倍的差別可以區分雨和雪。

    PWD22是一個智能的，多參數的傳感器用于自動天氣觀測系統。它結合了前散射能見度儀和天氣現象的傳感器的功能。PWD22可以測量液態和固態降水強度和累計量。如果增加一個背景亮度計，它還可以測量環境亮度。適合用于自動氣象站，尤其是要求功耗低的場合。

技術數據

    能見度測量參數

    測量范圍MOR：10～2000 m (PWD10)

    精度：±10%, 10～2000 m ；

    測量范圍MOR：10～20000 m (PWD20)

    精度：±10%, 10～10000 m ；

          ±15%，10km ～20km

    測量范圍MOR：10～35000 m (PWD50)

    精度：±10%, 10～10000 m ；

          ±20%，10km ～35km

    儀器一致性：+ 5%

    時間常數：60 seconds

    更新間隔：15 seconds

    天氣現象測量參數

    降水探測靈敏度：小于0.05 mm/h，10分鐘內

    天氣類型識別：7種降水類型（雨，凍雨，毛毛雨，凍毛毛雨，雨加雪，雪，冰粒）

    降水(未知類型) ：霧 (輕霧)、霾 (煙、沙) 或晴朗

    天氣類型報告：WMO 代碼表 4680

                 降水代碼字母，美國天氣局

    降水強度測量范圍：0.00～99.99 mm/h

    降水量測量范圍：0.00～99.99 mm

    新雪量范圍：0.00～999 mm
